一、插卡電表概述

DDSY6111型電子式單相插卡預付費電表，采用集成電路設計，全自動表面貼裝（SMT）生產工藝制造。電能表的線路設計和元器件選擇以較大的環境允差為依據，可保證整機長期穩定工作，精度高、高過載、低功耗，內置磁保持繼電器。通過控制繼電器實現控制負載的通與斷，實現督促用戶先買電后用電的功能。

主要特點：應用計算機管理，先購電后用電；在額定電流范圍內能使用功率（由供電部門限定）；一表一卡，專卡專用，失卡不失電，補卡再用；電卡能雙向傳遞數據，能自動斷電告警用戶購電；電量為零時，自動拉閘斷電；并具有一定的防竊電軟件設計等。

二、工作原理

1、工作原理圖

電能表由分壓器取得電壓采樣信號，分流器取得電流采樣信號，經乘法器得到電壓電流乘積信號，再經頻率變換產生一個頻率與電壓電流乘積成正比的計數脈沖，通過分頻，驅動步進電機計量電度。

2、數據處理

電能計量脈經光電耦合器送CPU處理，運算后存儲于存儲器中。由計算機管理信息系統，通過IC卡讀寫器，寫入一定電量和監控要求的IC卡輸入表內微處理器系統，經CPU運算后，提供顯示、報警狀態信號。

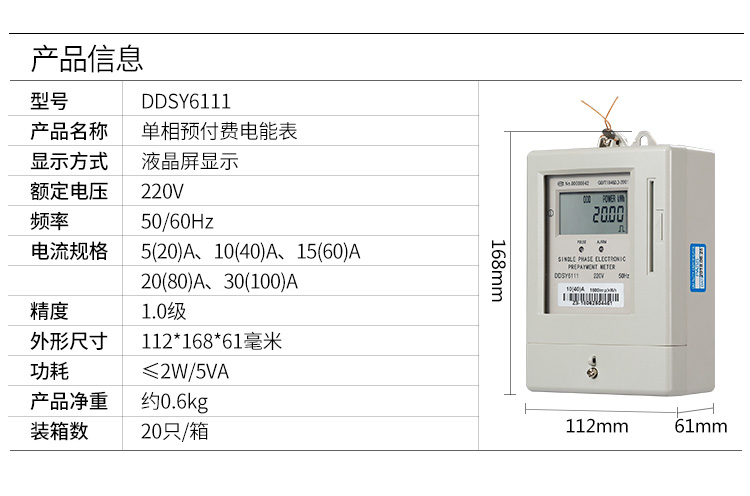

三、規格型號及技術參數：

1、規格型號

2、主要技術參數：

a、基本誤差:

b、電氣參數（參比條件）：

起動電流： 0.4 % Ib

功耗：電壓線路<1.0W，3.0VA；

電流線路 < 1.0VA

潛動：具有邏輯防潛動電路

電壓范圍：  220V±10%

工作溫度范圍：-25℃~ +55℃

掉電數據存貯時間>20年

四、安裝與使用

   1、電表在出廠時經檢驗合格，并加封鉛印，可安裝使用，如無鉛封或貯存過久，應請有關部門重新校驗加封，方可安裝使用。

   2、電表應安裝在干燥通風的地方，安裝電表的底板應固定在堅固耐火，不易振動的墻上，電表高度約1.8m左右。

   3、按圖一、圖二安裝和接線，擰緊接線螺釘，并緊固端鈕盒內連接板。

   4、經互感器接入式電表其示數須乘以變比后，才是實際電能數。

   5、一表一卡：用戶持有的IC卡不能互換，遺失時應到供電部門(售電處)補購一張。

   6、購電準備：購電前，用戶須將IC卡插入卡座一次，便于將表內數據送回計算機數據庫。

   7、購電方式：售電時，將IC卡插入IC卡讀寫器，同時操作計算機，將用戶編號、預購電量、報警電量、限容方式及限容功率等加密寫入IC卡。

   8、電卡使用：將購電卡插入卡座內，如是有效購電卡，則電表自動將數據讀入表內，LCD(LED)表顯示屏依次顯示：購電量(P0== XXXX)、總購電量(P=XX XXXX)、購電次數(PC== XXXX)、報警電量(P1==XXXX)、賒欠限量(P2== XXXX)、限容功率(F0X= XX:XX)。拔卡請妥善保存。

   9、運行顯示：電表運行過程中，輪流顯示表內剩余電量、總用電量。

   10、超容報警：電表運行過程中，如果“報警指示燈”快速閃爍顯示，則警告用戶已超容用電。如該電表被設置為超容斷電限容方式，則超容用電30秒后，將拉閘3分鐘，并倒計時顯示(180秒)恢復供電時間；如用戶插卡響應可立即恢復供電。

11、 囤積限量：如果購電量＋剩余電量>囤積限量（10000kWh)，則購電量不讀入，顯示器顯示“剩余限量”提示，卡內電量仍有效。

   12、 預警提醒：當表內剩余電量小于“報警電量”的2倍時，“報警指示燈”將閃爍（間隔為1秒）顯示提醒用戶購電，此時如用戶插卡響應，“報警指示燈”閃爍間隔變?yōu)?秒，可以避免斷電警告。

   13、 斷電警告：如在預警提醒時用戶未插卡響應,且設置超容報警，則當剩余電量為用戶約定的報警電量（或本次購電量的10％）時，電表拉閘斷電警告，顯示“拉閘”提示符，此時將IC卡在卡座上插一次即恢復供電。如果拉閘后找不到本表IC卡，可借用鄰居IC卡插入，以恢復供電。

   14、 購電提醒：當表內剩余電量小于“報警電量”時，“報警指示燈”將常亮提醒。

   15、 故障申報：剩余電量顯示為零或負值時，顯示“拉閘”提示符，如電表仍繼續運行，用戶應立即購電，并主動向供電部門反映情況。

圖一 外形圖

圖二 接線圖

五、運輸與貯存

1、表在運輸和拆封時不應受到劇烈沖擊。

2、 能表應保存在原包裝內，環境溫度為-25℃ ~ +55℃，相對濕度不超過85%，空氣中無腐蝕性氣體的環境中。電能表在貨架上貯存時，整箱疊放高度不超過5箱，拆箱后單只包裝的電能表疊放高度不超過10只。
